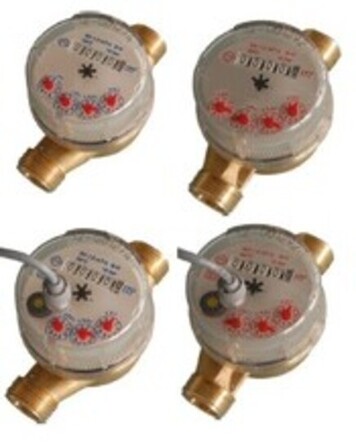

Compteur d'eau à jet unique et cadran sec

Compteur d'eau à jet unique et cadran sec

AQUATEL
(Code: USi - DARi)
Le compteur USi / DARi est compteur à entrainement magnétique, peu sensible aux particules en suspensions, équipé d'un émetteur d'impulsions
0g

Demander des infos
Les compteurs USi / DARi sont des compteurs de vitesse pour eau froide (30°C maximum, code USFi / DARFi) ou chaude (90°C maximum, code USCi / DARCi) à jet unique avec totalisateur orientable sur 360°, utilisant un entrainement magnétique et peu sensible aux particules en suspensions, et équipé d'un émetteur d'impulsions.

Cette technologie permet aux compteurs d'être peu sensible aux particules en suspensions dans l'eau, favorisant la conservation des performances dans le temps.

Ces compteurs sont disponibles en simple émetteur d'impulsions (2 fils), en Bi-impulsion (3 fils) et en impulsions Duo (2 émetteurs).


Avantages et caractéristiques des compteurs USi :
  • Lecture directe sur rouleaux chiffrés;
  • Faible encombrement;
  • Blindage efficace contre les champs magnétiques extérieurs;
  • Technologie peu sensible aux particules accidentellement en suspension dans l'eau et permet donc de conserver ses performances dans le temps;
  • Installation sur conduite verticale;
  • Disponible en version eau froide (30°C maximum, code USFi) ou eau chaude (90°C maximum, code USCi)
  • Totalisateur hermétique équipé d'un dispositif anti-buée;
  • Disponible en version revêtu PTFE pour une utilisation avec de l'eau déminéralisée.
Caractéristiques techniques : compteurs USi
 Diamètre nominal Dn mm 15 20
 Débit nominal Qn m3/h 1,5 2,5
 Température  T °C USF 30°C - USC 90°C
 Débit permanent Q3 m3/h
 2,5 4
 Débit maximum Q4
 m3/h
 3,125 5
 Débit de transition Q2 l/h
 50 80
 Débit minimum Q1 l/h 31,25 50
 Débit de démarrage Qd l/h 7 15
 Ratio Q3/Q1 - 80 80
 Maximum affiché -
99999 99999
 Pression maximum Pmax bar 16 16
 Valeurs impulsions possibles i l/imp 0,25 - 0,5 - 1
2,5 - 5 - 10
25 -50 -100
250 - 500 - 1000
 Caractéristiques de l'émetteur - - Tension max : 24 V
Intensité max : 0,2 A
Longueur câble : 2 m
Reed normalement ouvert
 Dimension L-W-H mm 110-72-70 130-72-74
 Poids Pds kg 0,500 0,600


Télécharger la fiche technique




Avantages et caractéristiques des compteurs DARi :
  • Lecture directe de la consommation d'eau en m3 via des rouleaux chiffrés;
  • Faible encombrement;
  • Installation sur conduite verticale;
  • Horlogerie sous vide. La partie supérieur de la coiffe est anti-buée;
  • Disponible en version eau froide (30°C maximum, code DARFi) et eau chaude (90°C maximum, code DARCi)
 Caractéristiques techniques : compteurs DARi
 Diamètre nominal Dn mm 25 32 40
 Débit nominal Qn m3/h
 3,5 5 10
 Température T °C DARF 30°C - DARC 90°C
 Débit permanent Q3 m3/h
 6,3 10 16
 Débit maximum Q4
 m3/h
 7,87 12,5 20
 Débit de transition Q2
 l/h
 126 200 320
 Débit minimum Q1
 l/h 78,75 125 200
 Débit de démarrage Qd
 l/h  19 19 40
 Ratio Q3/Q1
 - 80 80 80
 Maximum affiché -
99999 99999 99999
 Pression maximum Pmax
 bar 16 16 16
 Valeurs d'impulsions possibles i l/imp 0,25 - 0,5 - 1
2,5 - 5 - 10
25 - 50 - 100
250 - 500 - 1000
 Caractéristiques de l'émetteur - - Tension max : 24 V
Intensité max : 0,2 A
Longueur câble : 2 m
Reed normalement ouvert
Dimensions  L-W-H mm 160-100-128 160-100-120 200-110-142
 Poids Pds kg 1,380 1,440 2,500


Télécharger la fiche technique
