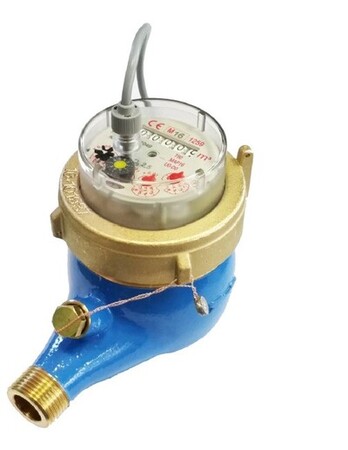

Compteur d'eau à jets multiples et cadran sec

Compteur d'eau à jets multiples et cadran sec

AQUATEL
(Code: MJWi)
Le compteur d'eau MJWi est un compteur à jets multiples et à transmission magnétique, en eau chaude
0g

Demander des infos
Le compteur d'eau MJWi est un compteur à jets multiples et à transmission magnétique, en eau chaude (90°C maximum).

La lecture est directe sur 6 rouleaux.

Ces compteurs sont disponibles simple émetteur impulsions (2 fils) et en Bi-impulsions (3 fils).

Avantages et caractéristiques :

  • Pilotage de pompe doseuse grâce à de multiples possibilités de valeurs d'impulsions;
  • Entraînement du dispositif indicateur par transmission magnétique;
  • Installation sur une conduite verticale comme horizontale;
  • Disponible en version revêtement PTFE pour une utilisation avec de l'eau déminéralisée / osmosée.


 Caractéristiques techniques
 Diamètre nominal Dn mm 15 20 25 32 40 50
 Débit nominal Qn m3/h
 1,5 2,5 3,5 5 10 15
 Température T °C 90°C
 Débit permanent Q3
 m3/h
 2,5 4 6,3 10 16 25
 Débit maximum Q4
 m3/h
 3,125 5 7,87 12,5 20 31,25
 Débit de transition Q2
 l/h 50 80 126 200 320 500
 Débit minimum Q1
 l/h 31,25 50 78,75 125 200 312,5
 Débit de démarrage Qd
 l/h 8 10 19 19 40 40
 Ratio - - 80 80 80 80 80 80
 Maximum affiché - - 99999 99999 99999 99999 99999 99999
 Pression maximum Pmax
 bar 16 16 16 16 16 16
 Valeurs d'impulsions possibles i l/imp 0,25 - 0,5 - 1
2,5 - 5 - 10
25 - 50 - 100
250 - 500 - 1000
 Caractéristiques de l'émetteur - - Tension max : 24 V
Intensité max : 0,2 A
Longueur câble : 2 m
Reed normalement ouvert
 Dimensions A - longueur mm 165 190 260 260 300 300
  B - largeur mm 96 96 100 100 136 136
  C - hauteur
capot ouvert		 mm 185 185 200 200 210 220
  D - hauteur
capot fermé		 mm 130 130 145 145 155 165
  E - hauteur
du filetage 		 mm  35  35  40  40  60  70
 Poids Pds  kg  1,500  1,550  2,750  2,800  5,100  7,400
