Compteur d'eau à jets multiples et rouleaux protégés

Compteur d'eau à jets multiples et rouleaux protégés

AQUATEL
(Code: MJ2-LFCi)

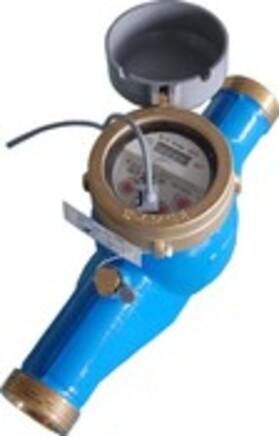

Le compteur d'eau MJ2-LFCi réunit des caractéristiques de mesure à bas débits, à une excellente résistance aux débits et pressions élevés, en eau froide et équipé d'un émetteur d'impulsions
0g
Les compteurs MJ2-LFCi sont des compteurs de vitesse à jets multiples, cadran noyé à rouleaux protégés et équipé d'émetteur d'impulsions.

La lecture des rouleaux est directe et protégée. Les rouleaux chiffrés se trouvent dans une capsule scellée et remplie de glycérine.

Ces compteurs sont disponibles en simple émetteur d'impulsions (2 fils), en Bi-impulsion (3 fils) et en impulsions Duo (2 émetteurs).

Avantages et caractéristiques :

  • Lecture facile : les rouleaux chiffrés sont placés dans une capsule transparente, scellée et remplie de glycérine, afin de garantir la lisibilité de la mesure dans le temps;
  • Installation possible sur une conduite verticale;
  • Disponible en version cadran sec à entraînement magnétique pour une utilisation avec de l'eau déminéralisée / osmosée;
  • Totalisateur hermétique équipé d'un dispositif anti-buée;
  • Entraînement du dispositif indicateur par transmission mécanique (pas de décrochage magnétique) et d'un dispositif de compensation des pressions.


 Caractéristiques techniques
 Diamètre nominal Dn mm 15 20 25 32 40 50
 Débit nominal Qn m3/h
1,5 2,5 3,5 5 10 15
 Température T °C 30°C
 Débit permanent Q3
m3/h
2,5 4 6,3 10 16 25
 Débit maximum Q4
m3/h 3,125 5 7,87 12,5 20 31,25
 Débit de transition Q2
l/h 50 80 126 200 320 500
 Débit minimum Q1
l/h 31,25 50 78,75 125 200 312,5
 Débit de démarrage Qd l/h 8 10 19 19 40 40
 Ratio Q3/Q1
- 80 80 80 80 80 80
 Maximum affiché - - 99999 99999 99999 99999 99999 99999
 Pression maximum Pmax
bar 16 16 16 16 16 16
 Valeurs d'impulsions possibles (2 fils) i L/imp 0,25 - 0,5 - 1 - 2,5 - 5 - 10 - 25 - 50 - 100 - 250 - 500 - 1000
 Valeurs Bi-impulsions possibles (3 fils) i L/imp Tension max : 24 V
Intensité max : 0,2 A
Longueur câble : 2m
Reed normalement ouvert

 Dimensions L-W-H mm 165-96-105  190-96-105 260-100-120 260-100-120 300-136-130 300-136-140
 Poids Pds kg 1,500 1,550 2,750 2,800 5,100 7,400


Télécharger la fiche technique
