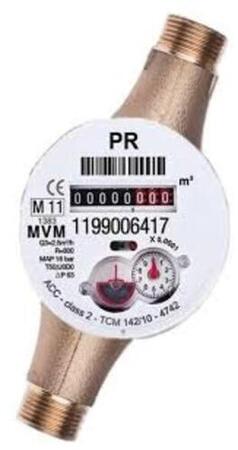

Compteur d'eau volumétrique à piston rotatif

Compteur d'eau volumétrique à piston rotatif

AQUATEL
(Code: PR-MVM)
Le compteur PR-MVM est un compteur à piston rotatif, capable de détecter les plus faibles débits, en eau froide
0g
Le compteur PR-MVM est un compteur à piston rotatif, transmission magnétique, équipé d'un totaliseur hermétiquement scellé.

Capable de détecter les plus faibles débits (à partir de 0,5 litres/heures), le PR-MVM est le compteur idéal pour la facturation des consommations d'eau froide (30°C maximum) dans l'habitat collectif.

Ce compteur peut être équipé d'un émetteur d'impulsions transistorisé ou REED à contact sec (DN15 et 20 uniquement).

Avantages et caractéristiques :
  • Installation toutes positions sans aucune longueur droite à respecter;
  • Lecture directe par rouleaux au litre;
  • Compteurs pré-équipé pour permettre l'installation d'un émetteur d'impulsion par la suite.

 Caractéristiques techniques
 Diamètre nominal Dn  mm 15 20 25 32 40
 Débit nominal Qn  m3/h 1,5 2,5 3,5 5 10
 Filetage pouce 3/4" 1" 1"1/4 1"1/2 2"
 Débit permanent Q3 m3/h 2,5 6,3 10 16
 Débit maximum Q4 m3/h
3,2 5 7,9 12,5 20
 Débit de transition Q2 l/h 10 16 25,2 40 81,3
 Débit minimum Q1 l/h 6,1 10 15,7 25 50,8
 Débit de démarrage Qd l/h 0,5 1 2,5 4,5 7
 Ratio  Q3/Q1 - 400 400 400 400 315
 Maximum affiché - - 99999 99999 99999
99999
99999
 Pression maximum Pmax bar 16 16 16 16 16
 Position de fonctionnement - - H/V H/V
H/V
H/V
H/V
 Dimensions (longueur-largeur-hauteur) L-W-H mm 110-89-116 190-92-126 260-129-135 260-150-166 300-172-176
 Poids Pds kg 0,875 1,230 3,019 4,605  6,480



Télécharger la fiche technique
