Compteur d'eau Woltmann à hélice axiale

Compteur d'eau Woltmann à hélice axiale

AQUATEL
(Code: MWNi)
Le compteur d'eau MWNi permet le mesure de débits importants, en eau froide comme en eau chaude, et équipé d'un émetteur d'impulsions
0g

Demander des infos
Le compteur d'eau MWNi permet le mesure de débits importants, en eau froide comme en eau chaude.

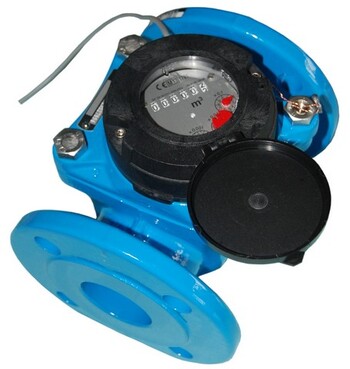

Le compteur Woltmann à hélice axiale, de taille compacte, est équipé d'un mécanisme de mesure amovible, pour eau froide (30°C maximum, code MWNFi) ou eau chaude (130°C maximum, code MWNCi).


Ces compteurs sont disponibles en simple émetteur d'impulsions (2 fils) et en impulsions Duo (2 émetteurs).


Avantages et caractéristiques :

  • Large plage de mesure grâce à un débit de démarrage très faible;
  • Lecture aisée via un totaliseur sous vide et orientable sur 359°;
  • Toute la gamme est pré-équipée pour l'installation d'un émetteur d'impulsions;
  • Installation horizontale ou verticale;
  • Disponible en version revêtu PTFE du Diamètre nominale 40 à 125, pour une utilisation avec de l'eau déminéralisée (uniquement pour une utilisation en eau chaude, code MWNCi).


 Caractéristiques techniques (eau froide et chaude)
 Diamètre nominal Dn mm 40 50 65 80 100 125 150 200 250 300
 Débit nominal Qn m3/h
 10 15 25 40 60 100 150 250 300 400
 Température T °C eau froide : 30°C - eau chaude : 130°C
 Débit permanent Q3
 m3/h
 25 40 63 100 160 250 400 630 1000 1600
 Débit maximum Q4
 m3/h
 31,25 50 78,75 125 200 312,5 500 787,5 1250 2000
 Débit de transition Q2
 m3/h
 0,4 0,64 0,806 1 1,28 2,5 3,2 8,064 16 20,48
 Débit minimum Q1
 m3/h
 0,25 0,4 0,504 0,625 0,8 1,563 2 5,04 10 12,8
 Débit de démarrage Qd
 m3/h
 0,15 0,15 0,2 0,258 0,25 0,5 1 1,5 3 8
 Ratio Q3/Q1
 - 100 100 125 160 200 160 200 125 100 125
 Maximum affiché - m3
 10,6 10,7
 Plus petite lecture possible - L 0,5 5 50
 Pression maximum Pmax
 bar 16
 Pression de fonctionnement - bar de 0,3 à 16
 Perte de pression maximum - kPa 𝛥P16 = 0,16 bar
 Longueur droite à respecter - - 8 x Dn en amont - 3 x Dn en aval
 Précision ᵋ
 % ± 5% (Q1 ≤ Q ≤ Q2)
± 2% (Q2 ≤ Q ≤ Q4) pour 0,1 ≤ t ≤ 30°C
 Valeurs impulsions possibles - L/imp 2,5 - 5 - 10
25 - 50 - 100
250 - 500 - 1000		 25 - 50 - 100
250 - 500 - 1000
2500 - 5000 - 10000		 250 - 500 - 1000
2500 - 5000 - 10000
25000 - 50000 - 100000
 Caractéristiques de l'émetteur - - Tension max : 24 V
Intensité max : 0,2 A
Longueur câble : 2 m
Reed normalement ouvert
  L mm 200 200 200 225 250 250 300 350 450 500
  h mm 65 72 83 95 105 120 135 160 163 230
 Dimensions H mm 177 187 197 219 229 257 357 382 427 497
  H1
 mm 227 287 297 239 349 377 582 607 652 722
  Dz
 mm 150 165 185 200 220 250 285 340 400 460
 Poids - kg 8,3 10,3 11,0 14,2 16,0 18,5 40,5 51,5 75,5 103,5


Télécharger la fiche technique du compteur en eau froide

Télécharger la fiche technique du compteur en eau chaude
