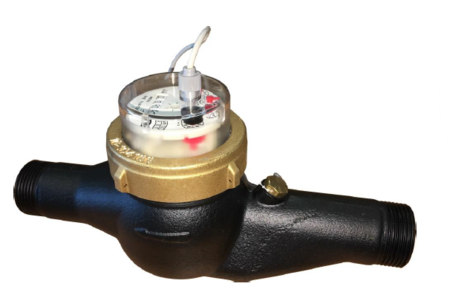

Compteur émetteur d'impulsions pour eau déminéralisée

Compteur émetteur d'impulsions pour eau déminéralisée

AQUATEL
(Code: USCTi - MJSDCTi - MWNCTi)
Les compteurs USCTi, MJSDCTi et MWNCTi sont spécialement conçus pour la mesure en eau déminéralisée
0g

Demander des infos
Les compteurs USCTi, MJSDCTi et MWNCTi sont spécialement conçus pour la mesure en eau déminéralisée.

Le compteur USCTi est un compteur de vitesse fileté à jet unique et transmission magnétique (Diamètre nominale de 15 à 20 mm), en eau chaude (90°C maximum).
Ce compteur est disponible en simple émetteur d'impulsions (2 fils) et en Bi-impulsions (3 fils).

Le compteur MJSDCTi est un compteur de vitesse fileté à jets multiples et transmissions magnétique (Diamètre nominal de 15 à 50 mm), en eau froide (30°C maximum).
Ce compteur est disponible en simple émetteur d'impulsions (2 fils) et en Bi-impulsions (3 fils).

Le compteur MWNCT est un compteur à brides Woltmann, hélice axiale et à transmission magnétique (Diamètre nominale de 50 à 150 mm), en eau chaude (130°C maximum).
Ce compteur n'est disponible qu'en simple émetteur d'impulsions (2 fils).

Avantages et caractéristiques :

  • Toutes les parties métalliques en contact avec l'eau déminéralisée sont couvertes de peinture PTFE;
  • Pilotage de pompe doseuse grâce à des multiples possibilités de valeurs d'impulsions
  • Entraînement du dispositif indicateur par transmission magnétique;
  • Les compteurs peuvent être placés sur une conduite verticale.


 Caractéristiques techniques USCTi MJSDCTi MWNCTi
 Diamètre nominal Dn mm 15 20 15 20 25 32 40 50 50 65 80 100 125 150
 Débit nominal Qn m3/h
 1,5 2,5 1,5 2,5 3,5 5 10 15 15 25 40 60 100 150
 Température T °C 90°C 30°C 130°C
 Débit permanent Q3
 m3/h
 2,5 4 2,5 4 6,3 10 16 25 25 40 63 100 160 250
 Débit maximum Q4
 m3/h
 3,125 5 3,125 5 7,87 12,5 20 31,25 31,25 50 78,75 125 200 312,5
 Débit de transition Q2
 l/h 50 80 50 80 126 200 320 500 1000 1600 2520 4000 6400 10000
 Débit minimum Q1
 l/h 31,25 50 31,25 50 78,75 125 200 312,5 625 1000 1575 2500 4000 6250
 Débit de démarrage Qd
 l/h 7 15 8 10 19 19 40 40 250 300 350 600 1100 2000
 Ratio Q3/Q1
 - 80 40
 Maximum affiché - - 99999 999999 9999999
 Pression maximum Pmax
 bar 16
 Impulsions possibles i L/imp
0,25 - 0,5 - 1
2,5 - 5 -10
25 - 50 -100
250 - 500 - 1000
2,5 - 5 - 10
25 - 50 - 100
250 - 500 - 1000
25 - 50 - 100
250 - 500 - 1000
2500 - 5000 -  10000
 Caractéristiques - - Tension max : 24 V
Intensité max : 0,2 A
Longueur câble : 2 m
Reed normalement ouvert
 Dimensions L mm 110 130 165 190 260 260 300 300 200 200 225
 250 250 300
 Poids Pds kg 0,5 0,6 1,500 1,550 2,750 2,800 5,100 7,400 10,3 11 14,2 16 18,5 40,5


Télécharger la fiche technique
